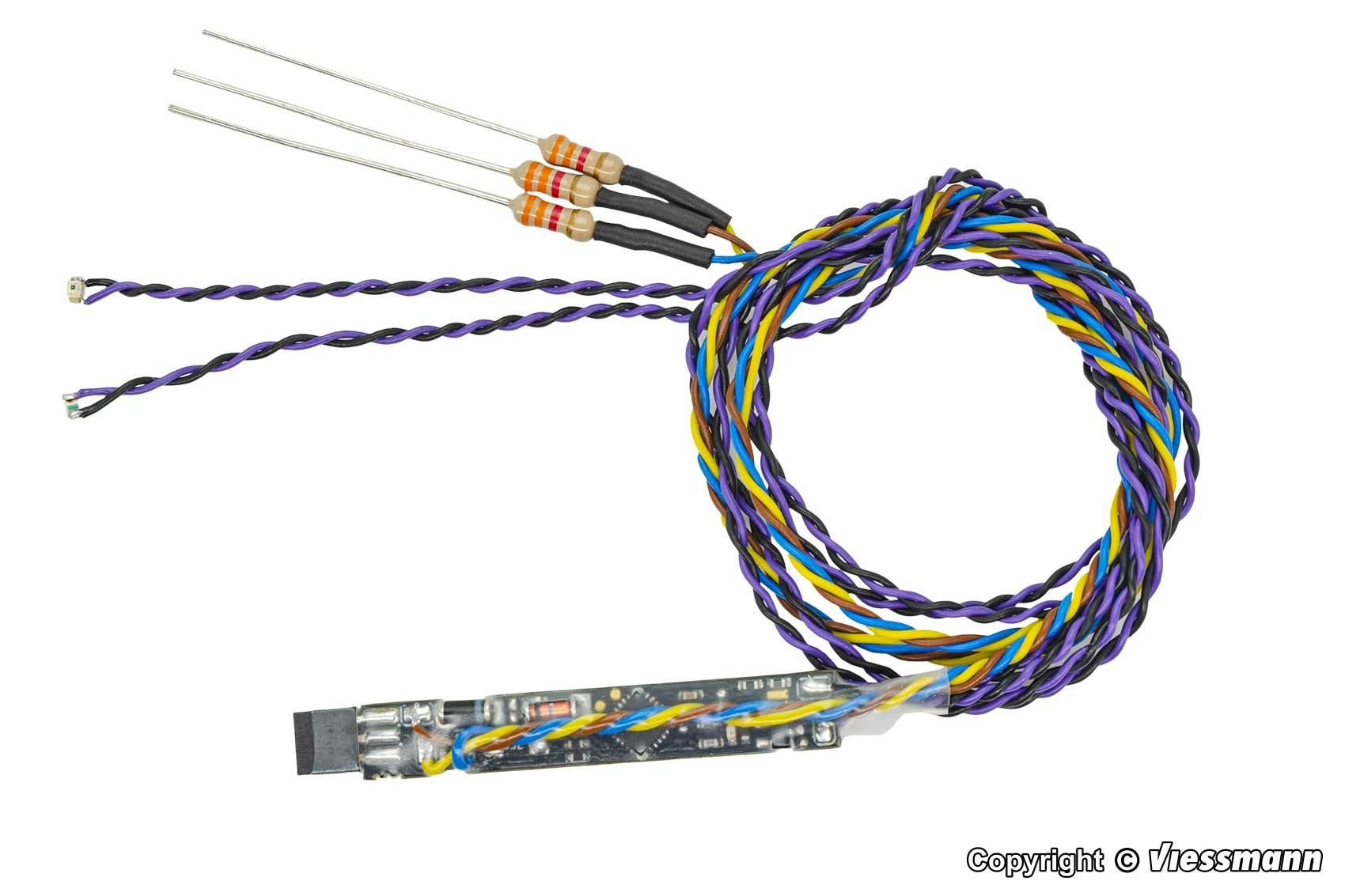

Met deze module kunnen diverse commando's via infraroodsignalen naar CarMotion-voertuigen worden verzonden. Dit varieert van eenvoudige knipperlichten tot het remmen en stoppen van CarMotion-voertuigen, bijvoorbeeld bij verkeerslichten. De twee infrarood-LED's kunnen discreet naast de weg worden geplaatst, of zelfs horizontaal in een klein gedeelte van de rijbaan of op de berm. Net als de voertuigen zelf, kan de module eenvoudig worden geconfigureerd in de CarManager. Alle macro's die in de voertuigen zijn opgeslagen, zijn toegankelijk via de module, zelfs die welke om technische redenen niet via magnetische sequenties kunnen worden aangeroepen. De twee IR-LED's zenden verschillende signalen uit, afhankelijk van de geselecteerde bedrijfsmodus. Een van de vele toepassingen is nauwkeurig stoppen bij een verkeerslicht of een vergelijkbare locatie. De eerste IR-LED wordt op korte afstand voor het verkeerslicht geplaatst en geeft het commando om af te remmen wanneer het licht op rood springt. Het voertuig komt dan soepel tot stilstand op een optionele stopmagneet (noordpool). De tweede IR-LED bevindt zich vlakbij het verkeerslicht en geeft het startcommando wanneer het licht op groen springt. De module wordt rechtstreeks aangestuurd door de Viessmann verkeerslichtregeleenheid (artikelnummer 5094 of 5095) of de spoorwegovergangsregeleenheid (artikelnummer 5104 of 5107) via de stuuringang. Deze ingang maakt het ook mogelijk om de module aan te sturen met een schakelaar, relaiscontact of DCC-schakelcommando met behulp van een geschikte regeleenheid. Eenvoudige commando's kunnen ook worden gegenereerd door de module in en uit te schakelen, bijvoorbeeld om alleen knippercommando's te verzenden wanneer de betreffende kruising is ingesteld.
Afmetingen printplaat met kabeluitgang: ca. 45 x 5 x 5 mm (L
x B x H). Aanbevolen inbouwruimte (programmeerconnector): ca. 55 x 5 x 5 mm (L x B x H).
Kabellengte naar de IR-LED's: ca. 300 mm per stuk.
Afmetingen IR-LED: ca. 2 x 1,2 x 1,2 mm (L x B x H).
