Misschien kent u dit scenario wel: er staat een digitale decoder op uw werkbank en u wilt deze testen vóór een mogelijk complexe installatie. Maar hoe doet u dat?

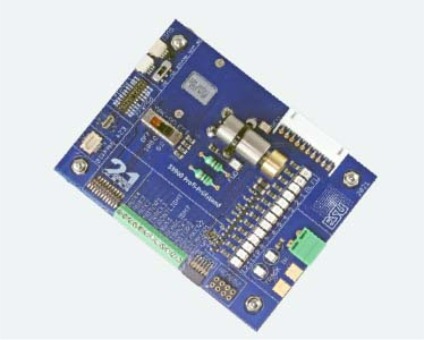

De Profi Decodertester maakt het u gemakkelijk: sluit de tester simpelweg aan op uw centrale of de LokProgrammer. Zo kunt u elke decoder testen zonder deze bloot te stellen aan externe factoren die de prestaties van de locomotief kunnen beïnvloeden.
Functies
Om het u zo gemakkelijk mogelijk te maken, is de Profi Decodertester uitgerust met een aantal handige functies. Hij beschikt over alle gangbare interfaceaansluitingen voor het aansluiten van een decoder voor kleinere schaalmodellen:
Naast een 6-polige NEM 651-aansluiting en een 8-polige NEM 652-aansluiting beschikt hij ook over een 21MTC-interface volgens NEM 660, een PluX22-aansluiting en een Next18-interface: Welk type decoder u ook heeft: gewoon inpluggen – hij past! En dat is alles!
Decoders zonder interface kunnen met afzonderlijke aansluitingen worden aangesloten.
Een hoogwaardige kernloze motor met vliegwiel dient in combinatie met LED's die de richting aangeven voor het controleren van het motorvermogen: zo is het eenvoudig om de prestaties bij lage toerentallen en de gelijkmatige snelheid van de decoder te controleren. Een LED-monitor informeert u over de werking van de koplampen en achteruitrijlichten, evenals over de functie-uitgangen AUX1 tot en met AUX6.
Voor het testen van LokSound-decoders hebben we een 20 mm luidspreker geïntegreerd. U kunt kiezen of de ingebouwde luidspreker moet worden uitgeschakeld of dat deze 100 Ohm of 16 Ohm moet hebben - de decodertester is dus perfect geschikt voor elke generatie ESU-decoders!
Twee SUSI-stekkers vergemakkelijken de directe test van optionele SUSI-modules en de aansluiting op een andere printplaat.
De elektrische verbinding met de centrale of de LokProgrammer verloopt via een verwijderbaar, 2-polig klemmenblok (hetzelfde systeem als bij de LokProgrammer en de ECoS) of via twee soldeerpunten.
